اگر مهندس شبکه هستی یا قصد خرید و پیکربندی تجهیزات سیسکو را داری، احتمالاً بارها با ترکیبهای عجیب و طولانی در نام مدل دستگاهها روبهرو شدهای؛ مثل C9300L-48T-4X-E یا WS-C2960X-24TS-L.
در نگاه اول این کدها ممکن است تصادفی یا پیچیده به نظر برسند، اما در واقع، هر بخش از این نام اطلاعات مهمی دربارهی نوع دستگاه، تعداد پورتها، سرعت لینکها، نوع لایسنس و قابلیتهای فنی آن را در خود دارد.
مفهوم Part Number یا PID در محصولات Cisco
در سیسکو، هر دستگاه یک شناسه به نام Product ID (PID) یا Part Number دارد. این شناسه دقیقترین راه برای تشخیص مدل سختافزار است.
PID در واقع نام فنی دستگاه است که برای سفارش، پشتیبانی، و مستندسازی استفاده میشود.
به عنوان مثال:
C9300L-48T-4X-E یک PID کامل است.
اما ممکن است نام تجاری آن فقط «Cisco Catalyst 9300 Switch» ذکر شود.
PID به مهندس شبکه کمک میکند تا بدون نیاز به دیدن دستگاه، بداند چند پورت دارد، نوع پورتها چیست، لایسنس آن در چه سطحی است و آیا دستگاه ماژولار است یا نه.
ساختار کلی نام مدلهای Cisco Catalyst
سیسکو در همهی سریهای خود تقریباً یک منطق مشابه را برای نامگذاری رعایت میکند.
ساختار عمومی به این شکل است:
یعنی به ترتیب:
سری دستگاه
تعداد پورتهای Downlink
نوع پورتها (مسی/فیبر)
تعداد و نوع Uplink
سطح لایسنس نرمافزاری (Essentials / Advantage / LAN Base)
در ادامه با استفاده از تصاویر سهگانهای که ارسال کردی، این ساختار را دقیقتر بررسی میکنیم.
تفسیر نام مدل در سری Cisco Catalyst 9300

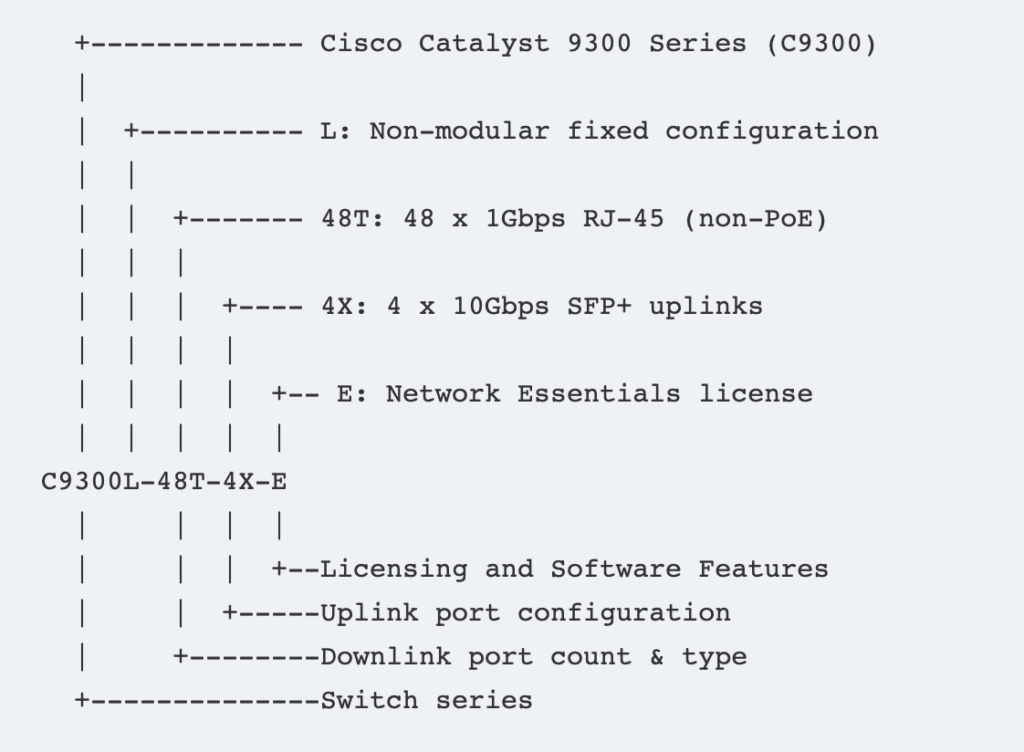

🖼 تصویر اول: ساختار مدل C9300L-48T-4X-E
این تصویر نشان میدهد که هر بخش از نام مدل در سری Catalyst 9300 چه معنایی دارد:
🔹 تفسیر:
C9300 → سری 9300، نسل جدید سوئیچهای enterprise سیسکو.
L → Non-modular (یعنی پورتها ثابت هستند و قابل تعویض نیستند).
48T → دارای ۴۸ پورت مسی 1Gbps (بدون PoE).
4X → چهار پورت uplink با سرعت 10Gbps (SFP+).
E → سطح لایسنس Network Essentials.
🔸 خلاصه:
این مدل مخصوص لایه Access شبکه است و برای سازمانهایی مناسب است که نیاز به ۴۸ پورت کاربر معمولی و ۴
تفسیر نام مدل در سری Cisco Catalyst 9500

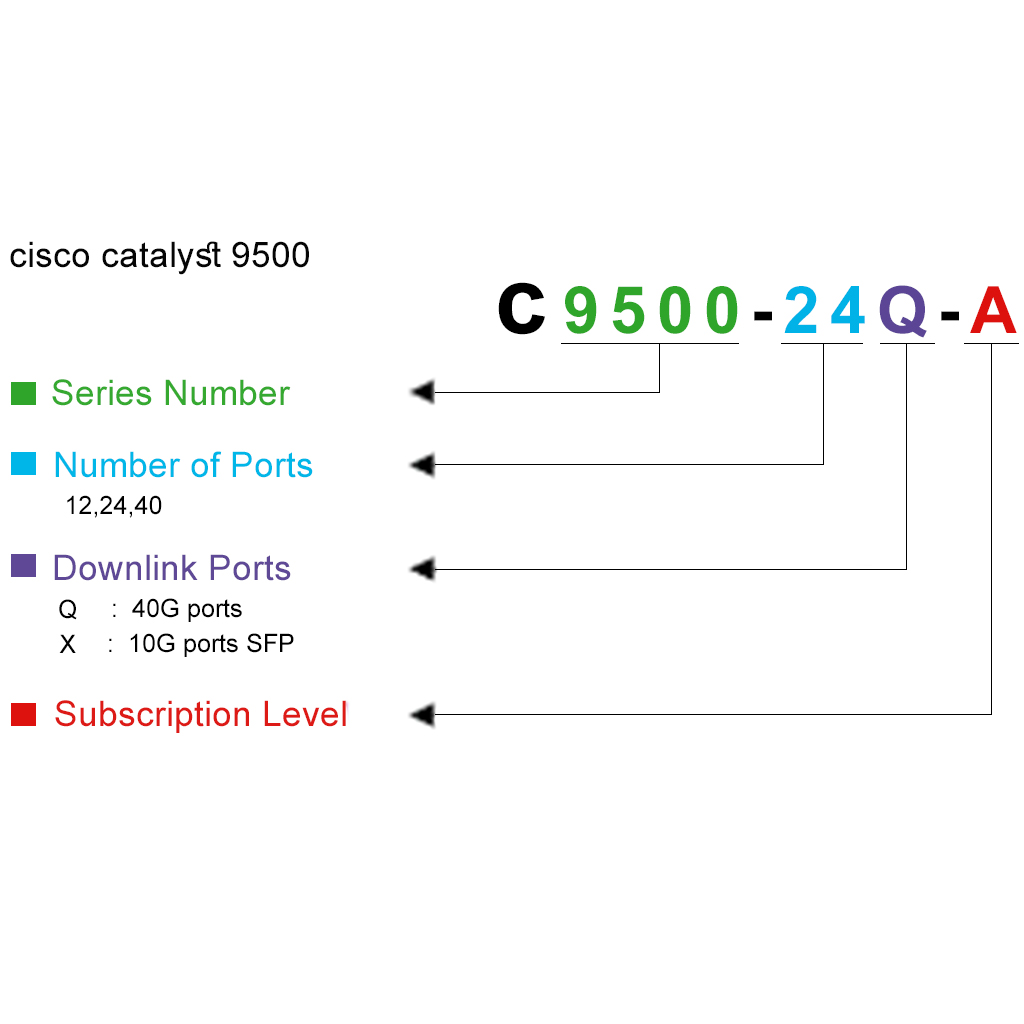

🖼 تصویر دوم: ساختار مدل C9500-24Q-A
این سری مربوط به سوئیچهای Core و Distribution است، که برای محیطهای Enterprise بزرگ طراحی شدهاند.
در تصویر مشاهده میشود:
C9500 → مشخصکنندهی سری دستگاه
24 → تعداد پورتها (۲۴ عدد)
Q → نوع پورتها (۴۰Gbps QSFP)
A → سطح لایسنس Network Advantage
uplink سریع دارند.
🔹 تفسیر:
این دستگاه نسبت به 9300 توان پردازشی و ظرفیت throughput بسیار بالاتری دارد.
حرف Q معمولاً نشاندهندهی پورتهای پرسرعت (۴۰Gbps) است.
لایسنس A (Advantage) یعنی تمام ویژگیهای پیشرفتهی مسیریابی، امنیت و SD-Access در دسترس هستند.
🔸 خلاصه:
سوئیچهای C9500 برای لایه Core یا Distribution مناسباند و از uplinkهای بسیار پرسرعت پشتیبانی میکنند.
تفسیر نام مدل در سری Cisco Catalyst 2960
🖼 تصویر سوم: ساختار مدل WS-C2960X-24TS-L
در این تصویر، ساختار نامگذاری سوئیچهای قدیمیتر سیسکو بهخوبی نمایش داده شده است.
🔹 تفسیر:
WS-C → Workgroup Switch – Catalyst Series
2960X → شماره سری و مدل (نسل X از سری 2960)
24 → ۲۴ پورت Downlink
TS → ترکیب پورتها:
T = پورت RJ-45 گیگابیتی
S = پورتهای SFP (فیبر) برای uplink
L → سطح لایسنس LAN Base
🔸 خلاصه:
مدل 2960X از سوئیچهای کلاس دسترسی (Access Layer) سیسکو است که هم پورت مسی دارد و هم قابلیت اتصال uplink فیبر.
مقایسه سه سری محبوب سیسکو (2960، 9300، 9500)
| ویژگی | Catalyst 2960 | Catalyst 9300 | Catalyst 9500 |
|---|---|---|---|
| نوع دستگاه | Access قدیمی | Access / Distribution جدید | Core / Aggregation |
| سرعت پورتها | 1Gbps | 1G / 10G | 10G / 40G |
| پشتیبانی از Stack | محدود | StackWise 480 | StackWise Virtual |
| نوع پورتها | RJ-45 / SFP | RJ-45 / SFP+ | SFP+ / QSFP |
| سطح لایسنس | LAN Base | Essentials / Advantage | Essentials / Advantage |
| قابلیت SD-Access | ندارد | دارد | دارد |
🔹 نتیجه:
اگر شبکهات در حال توسعه است، سریهای 9300 و 9500 انتخابهای بهروزتری نسبت به 2960 هستند.
معنی حروف پرکاربرد در Part Number سیسکو
برای به خاطر سپردن راحتتر، جدول زیر پرکاربردترین حروف و اختصارات را خلاصه کرده است:
| حرف | معنی | توضیح |
|---|---|---|
| T | Twisted Pair | پورت مسی RJ-45 |
| S | SFP | پورت فیبر نوری |
| P | PoE | پشتیبانی از Power over Ethernet |
| U | UPOE | توان بالاتر PoE |
| X | 10G SFP+ | پورتهای uplink سریعتر |
| Q | 40G QSFP | پورتهای فوق سریع (Core Layer) |
| L | LAN Base License | لایسنس پایه شبکه |
| E | Network Essentials | لایسنس پایه سری 9000 |
| A | Network Advantage | لایسنس پیشرفته سری 9000 |
| L (در اول مدل) | Non-modular | ساختار ثابت |
لایسنسها در سوئیچهای سیسکو
در سریهای جدید Catalyst (مثل 9200، 9300 و 9500)، سیسکو دو سطح اصلی لایسنس ارائه میدهد:
Network Essentials (E) → امکانات پایه مثل VLAN، STP، LLDP، SNMP
Network Advantage (A) → شامل مسیریابی پیشرفته، Policy-based routing، SD-Access، EVPN و قابلیتهای امنیتی بیشتر
برای شبکههای کوچک، Essentials کفایت میکند. اما در طراحیهای Enterprise، معمولاً Advantage انتخاب بهتری است.
نکات حرفهای در تفسیر Part Number
✅ همیشه آخرین دیتاشیت رسمی Cisco را بررسی کن تا مطمئن شوی مدل دقیقاً با نیازت همخوانی دارد.
✅ در زمان خرید، PID دقیق را در سفارش وارد کن — تفاوت حتی یک حرف میتواند باعث خرید اشتباه شود.
✅ از ابزار Cisco Feature Navigator استفاده کن تا بدانی لایسنس هر مدل چه قابلیتهایی دارد.
✅ مدلهایی که با L شروع میشوند (مثل C9300L)، قابل ارتقاء به مدلهای Modular نیستند.
✅ در سریهای جدید، سیسکو از معماری StackWise و StackPower برای Redundancy استفاده میکند — این قابلیت معمولاً در مدلهایی با حرف X یا L در وسط نام وجود دارد.
برای دریافت مشاوره میتوانید از راههای زیر اقدام نمایید:
www.kalapro.com
تلفن تماس: [۰۲۱.۹۱۰۰۲۵۲۱]
جمعبندی نهایی
نام مدل یا Part Number در سوئیچهای Cisco فقط یک رشته عدد و حرف نیست؛ بلکه زبان فشردهای است که تمام مشخصات فنی دستگاه را بیان میکند.
با درک درست از این ساختار میتوانی:
در خرید و طراحی شبکه دقت بیشتری داشته باشی،
تفاوت بین مدلها را بهتر بفهمی،
و در نگهداری و مستندسازی شبکه دچار اشتباه نشوی.
سوئیچهای Cisco Catalyst 2960، 9300 و 9500 هرکدام در سطحی از شبکه نقش خود را ایفا میکنند. حالا با دانستن معنی هر حرف و عدد در نام مدل، میتوانی در یک نگاه، تمام اطلاعات سختافزاری آن را تحلیل کنی.
سوالات متداول دربارهی Part Number سوئیچهای Cisco
🔹 1. Part Number در محصولات Cisco چیست؟
Part Number یا PID یک کد فنی است که مشخصات دقیق سختافزار، نوع پورتها و لایسنس دستگاه را نشان میدهد.
🔹 2. از روی Part Number چطور مدل سوئیچ را تشخیص بدهم؟
هر بخش از Part Number مثل C9300L-48T-4X-E بیانگر سری، تعداد پورت، نوع uplink و سطح لایسنس است.
🔹 3. حرف L در مدلهای سیسکو چه معنایی دارد؟
حرف L معمولاً به معنی Non-Modular (ثابت بودن پورتها) یا LAN Base License است، بسته به موقعیتش در مدل.
🔹 4. تفاوت بین E و A در انتهای مدلهای Cisco چیست؟
E (Essentials) نشاندهندهی لایسنس پایه و A (Advantage) نشاندهندهی لایسنس پیشرفته با قابلیتهای بیشتر است.
🔹 5. مدل C9300 با C9500 چه تفاوتی دارد؟
C9300 برای لایه Access طراحی شده و C9500 مخصوص لایه Core و Distribution با پورتهای پرسرعتتر است.
🔹 6. معنی عدد 48 در مدلهایی مثل C9300-48T چیست؟
عدد 48 تعداد پورتهای Downlink روی دستگاه را نشان میدهد (یعنی ۴۸ پورت شبکه برای کاربران).
🔹 7. حرف T در مدلهای سوئیچ سیسکو چه معنایی دارد؟
T یعنی پورتهای RJ-45 گیگابیتی (مسی).
🔹 8. حرف X یا Q در نام مدل به چه معناست؟
X معمولاً برای پورتهای 10Gbps SFP+ و Q برای پورتهای 40Gbps QSFP استفاده میشود.
🔹 9. آیا میتوان از روی Part Number نوع PoE را فهمید؟
بله، مدلهایی که با حرف P یا UPOE مشخص شدهاند از PoE یا PoE+ پشتیبانی میکنند.
🔹 10. از کجا بفهمم سوئیچ Cisco من چه لایسنسی دارد؟
میتوانی با دستور CLI مثل show version یا مراجعه به Cisco Feature Navigator سطح لایسنس را بررسی کنی.
🔹 11. آیا مدلهای 2960 هنوز تولید میشوند؟
خیر، سیسکو تولید سری 2960 را متوقف کرده و سریهای 9200 و 9300 جایگزین آنها شدهاند.
🔹 12. بهترین مدل سوئیچ برای سازمانها کدام است؟
برای شرکتهای متوسط C9300 و برای شبکههای بزرگ یا دیتاسنترها C9500 انتخابهای ایدهآلی هستند.
🔹 13. تفاوت LAN Base و Network Essentials چیست؟
هر دو سطح پایه هستند، اما Essentials مخصوص سریهای جدیدتر (9000) است و قابلیتهای بیشتری دارد.
🔹 14. آیا میتوان لایسنس سوئیچ Cisco را ارتقا داد؟
بله، با خرید و فعالسازی لایسنس جدید میتوان از Essentials به Advantage ارتقا داد.
🔹 15. چطور Part Number مناسب شبکه خودم را انتخاب کنم؟
نوع شبکه (Access، Distribution یا Core)، تعداد کاربران و سرعت لینکها را بررسی کن و سپس مدل مناسب را بر اساس آن انتخاب کن.
